熔鹽電加熱循環設備是化工換熱器加溫的首選方案
相關產品：
產品中心
product center
換熱器是一種將熱流體的部分熱量傳遞給冷流體的設備，其核心功能是實現熱量交換，滿足工業生產和日常生活中的多種需求。應用領域：石油化工、醫藥制造、食品加工等，用于聚合、硝化、氫化等工藝。
熔鹽電加熱循環設備是換熱器加溫的關鍵設備，其核心功能是通過電加熱方式將熔鹽加熱至高溫（350-480℃），并通過閉路循環,系統為反應釜提供穩定熱源?；熔鹽電加熱循環設備通過高效、精準的溫控能力，成為化工反應釜高溫加熱的核心解決方案，尤其適合有機熱載體無法滿足的350-480℃高溫場景的化工工藝?。
一、技術原理與系統組成
1.熔鹽就是鹽類熔化形成的，是一種由化學純硝酸鹽混合體組成的低共熔點混合物。在工業上普遍采用的該種混合物又稱HTS, 其成分為40%的NaNO2、7%的NaNO3、53%的KNO3。這種熔融堿金屬硝酸鹽混合物具有均熱性、導熱性、流動性及化學穩定性等優點。

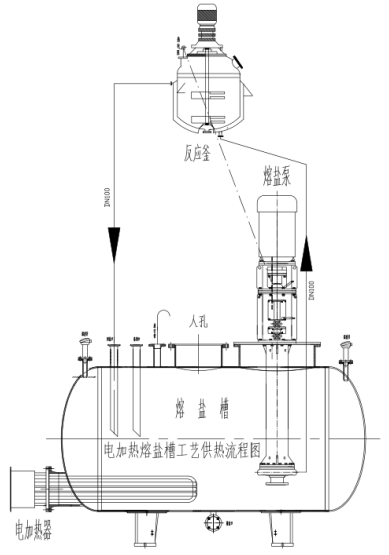

2. 加熱機制?：采用鎳鉻合金等耐高溫材料作為加熱元件（加熱器），通電后通過電阻效應將電能轉化為熱能，傳導至熔鹽介質?。熔鹽（硝酸鉀、亞硝酸鈉、硝酸鈉混合物）在142℃以上熔融后，在熔鹽槽容器內持續升溫，達到使用溫度，經循環泵強制輸送至用熱設備（反應釜），將熱量傳給反應釜內的物料，放熱降溫后自流回熔鹽槽，熔鹽槽內的電加熱器不斷的對熔鹽介質加熱，再經過熔鹽循環泵強制液相循環將熔鹽介質的溫度傳送給反應釜內的物料，周而復始循環，熔鹽槽內的電加熱器不斷的在加熱，熔鹽泵不停的工作，被加熱的熔鹽介質不斷的循環流動，反應釜內的物料不停的吸收熱量，直到反應釜內的物料達到工藝溫度后，再停熔鹽泵，熔鹽介質通過熔鹽的自重回到熔鹽槽中。
?系統構成?：包括熔鹽儲槽、熔鹽循環泵、熔鹽電加熱裝置及控制系統，支持全自動操作與±1℃精準溫控?。
2.1.熔鹽槽介紹：
熔鹽槽是儲存熱能的設備，工作溫度350-480度，為此，熔鹽槽所選材質應滿足溫度的要求。
2.2.熔鹽循環泵：專用于高溫熔鹽介質輸送，工作溫度可達540℃，流量覆蓋3-8000m3/h，揚程4-7m? 。通過特殊冷卻系統和耐高溫材質設計，確保運行平穩、壽命長?

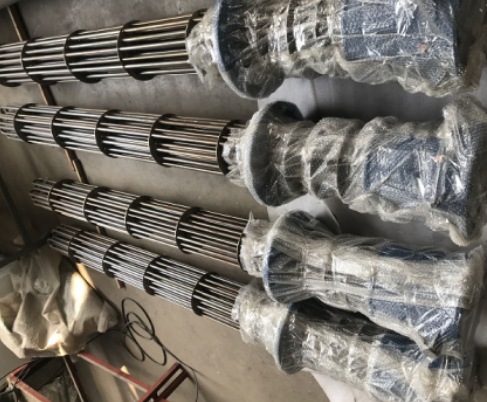

2.3.熔鹽槽電加熱器介紹：
熔鹽槽電加熱器是整個供熱系統的關鍵設備，熔鹽介質在此不斷獲得熱能，由它提供裝置所需的高溫?zé)嵩?。熔鹽槽電加熱器的過流材質為304L, 管板法蘭和接線盒為碳鋼 ；生產標準：JB/T2379-2016，設計壓力：0.66MPa ,工作溫度：440℃，工作電壓：380V三相 50Hz △形接法，工作功率根據用戶工藝溫度需要決定，電加熱器材質為304，電熱管加熱密度：3.5W/cm2, 加熱介質：三元熔鹽，電加熱器防爆等級dIICT4，防護等級IP54。
2.4.熔鹽電加熱循環設備電控柜控制系統介紹：
電控柜控制系統由電器控制柜及其檢測、顯示儀表等組成,分動力控制和儀表顯示控制兩部分。
動力控制：主要控制電加熱器的起動與停止，熔鹽循環泵設備的起動與停止，同時電加熱器與循環泵之間進行聯鎖控制，先開電加熱器加溫，待熔鹽介質熔化后，溫度達到目標溫度后，再開熔鹽泵，以保證熔鹽泵的安全運行。
儀表顯示控制：采用檢測熔鹽裝置內的溫控點K型熱電偶，檢測熔鹽裝置內熔鹽介質的溫度，使儀表輸出繼電器開關信號，控制調節電加熱器加溫熔鹽介質的溫度，使其達到自動控制的功能并顯示介質的溫度。
二、行業應用與優勢
適用領域?：廣泛應用于化肥、三聚氰胺、氧化鋁等高溫化工工藝，尤其適合有機熱載體無法滿足的350-480℃高溫場景?。
綜上，熔鹽電加熱循環設備通過高效、精準的溫控能力，成為化工換熱器高溫加熱的核心解決方案，其選型需結合工藝需求與系統兼容性綜合評估。
三、熔鹽電加熱循環設備規格型號：
| 參數/數據/型號 | RYD120 | RYD150 | RYD180 | RYD240 | RYD360 | RYD500 | RYD600 | RYD720 | RYD960 |
| 額定熱功率kW | 120 | 150 | 180 | 240 | 360 | 500 | 600 | 720 | 960 |
| 熱效率% | >90% | >90% | >90% | >90% | >90% | >90% | >90% | >90% | >90% |
| 設計壓力MPa | 0.68 | 0.68 | 0.68 | 0.7 | 0.7 | 1 | 1 | 1 | 1 |
| 介質最高溫度℃ | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 550 |
| 工作電壓V | 220/380 | 220/380 | 220/380 | 220/380 | 220/380 | 220/380 | 220/380 | 220/380 | 220/380 |
| 加熱介質 | 三元熔鹽， 53% KNO3、7%NaNO3和40%NaNO2， 二元熔鹽（60%NaNO3和40%KNO3） | ||||||||
