燃氣導熱油加熱爐多溫位系統控制方案
相關產品：
產品中心
product center

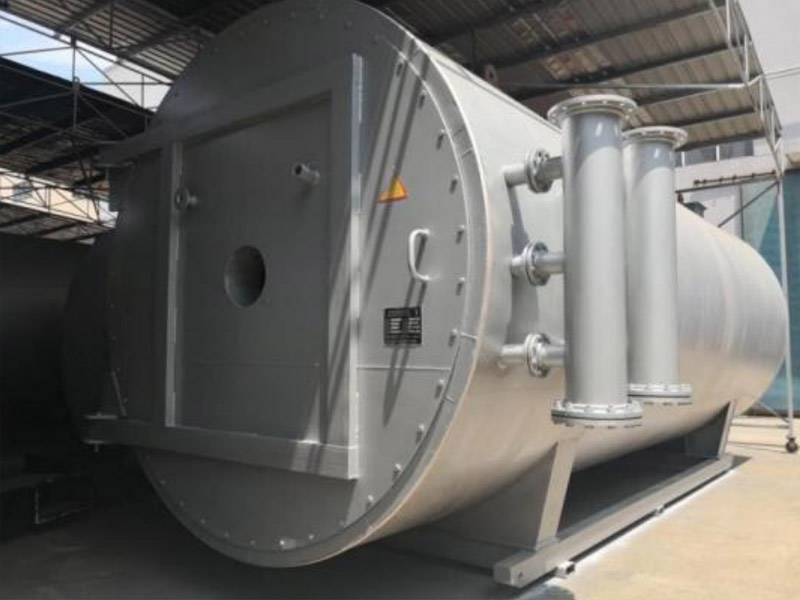

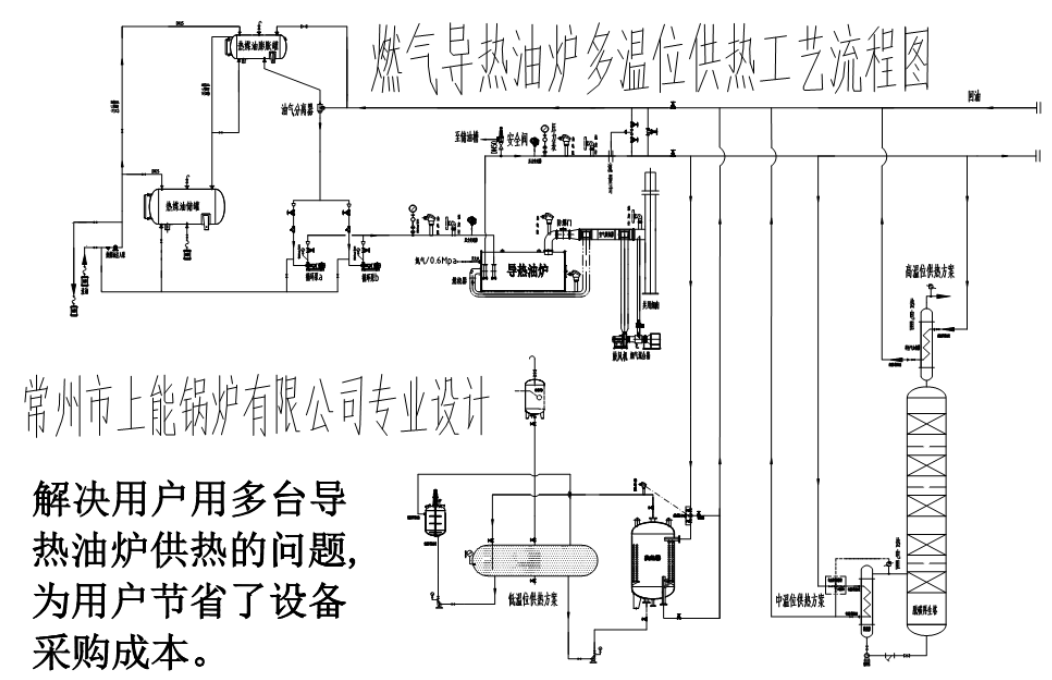

燃氣導熱油加熱爐多溫位系統是一種通過獨立控制高溫（280-350℃）和低溫（120-200℃）循環單元，實現熱能分級利用的工業供熱設備。其核心由雙循環泵、換熱器及溫控閥門組成，采用燃氣燃燒加熱導熱油，通過三回程受熱結構提升熱效率至95%? 。系統特點包括： ?雙溫位精準控制?：高溫區為反應釜等設備供能，低溫區利用余熱預熱或干燥? ； ?安全設計?：配置FGR煙氣外循環技術，氮氧化物排放≤30mg/m3，具備過熱/過壓保護? ；
一、系統架構設計
1. ?分布式溫度傳感網絡?
l 在反應釜夾套、蒸發器、換熱器出口等關鍵工藝點安裝PT100鉑電阻溫度傳感器，實現多點實時監測?
l 采用4-20mA信號傳輸至PLC控制系統，確保信號抗干擾能力
2. 智能控制核心
l PLC選用西門子S7-1200系列，配備模擬量輸入模塊和PID控制模塊
l 集成HMI人機界面，實現工藝參數可視化監控
3. ?執行機構配置
l ? 燃氣比例閥：采用西門子SIT系列，實現0-100%無級調節
l 循環泵變頻器：通過PID輸出信號調節電機轉速，控制導熱油流量
二、多溫位控制策略
1.主從式溫度控制?
l 主溫控點：設置反應釜溫度為主控參數，PID輸出控制燃氣閥開度
l 從溫控點：蒸發器、預熱器等輔助溫區通過PID調節旁通閥開度，實現溫度補償
2動態流量分配?
l 在主管道安裝渦輪流量計，通過PLC計算各支路需求流量
l 電動調節閥根據流量反饋自動調整開度，實現熱負荷分配
3.安全聯鎖保護?
l 超溫保護：當任一測溫點超過設定值±5℃時，立即切斷燃氣供應
l 低流量保護：循環泵電流低于設定值20%時觸發報警并停機
三、智能控制算法
1.模糊PID控制?
l 建立溫度偏差、偏差變化率、積分時間的模糊規則庫
l 根據實時工況自動調整PID參數，提升響應速度
2.前饋補償控制?
l 根據進料流量、溫度等參數預測熱負荷變化
l 提前調整燃氣閥開度，減少溫度波動
3.自適應學習功能?
l 記錄歷史控制數據，建立工藝參數數據庫
l 通過機器學習優化控制策略，實現越控越精準
四、系統功能實現
1. ?多溫區獨立控制?
l 每個溫控點可設置獨立PID參數，支持不同工藝需求
l 通過HMI可實時查看各溫區曲線，支持歷史數據追溯
2. ?節能運行模式?
l 根據生產負荷自動切換大小火模式
l 利用余熱回收系統，降低燃氣消耗
3. ?遠程監控功能
l ? 4G模塊實現手機APP遠程監控
l 支持報警信息推送和參數修改
五、實施步驟
1.?硬件安裝?
l 溫度傳感器安裝于工藝管道1/3處，避免渦流影響
l 執行機構安裝時需考慮維修空間，閥門前后設置截止閥
2. ?系統調試?
進行傳感器精度校驗，誤差控制在±0.5℃以內
執行機構響應測試，確保調節時間≤15秒
3. ?參數整定?
l 采用臨界比例法進行PID參數初步整定
l 通過階躍響應測試優化控制參數
六、維護要點
1. 每月檢查傳感器接線端子，防止氧化導致接觸不良
2. 每季度清洗燃氣閥閥芯，保持調節精度
3. 每年校驗溫度傳感器精度，確保測量準確

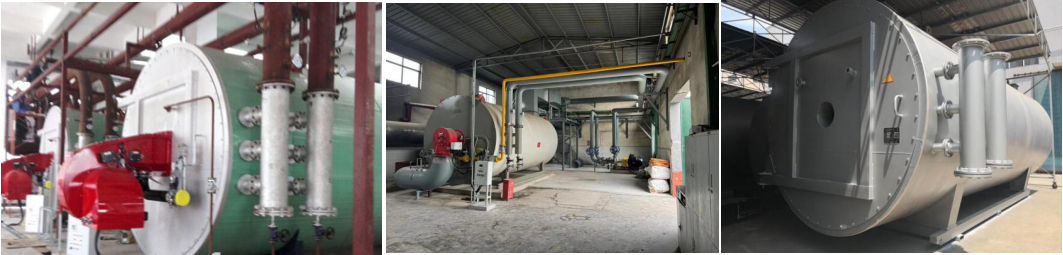

常州市上能鍋爐有限公司是生產燃氣導熱油爐的專業廠家。
該方案通過分布式傳感網絡和智能控制算法，實現了燃氣導熱油加熱爐的多溫位精確控制，溫度控制精度可達±1℃，相比傳統控制方式節能15%以上，特別適用于化工、制藥等行業對溫度要求嚴格的工藝場景。
