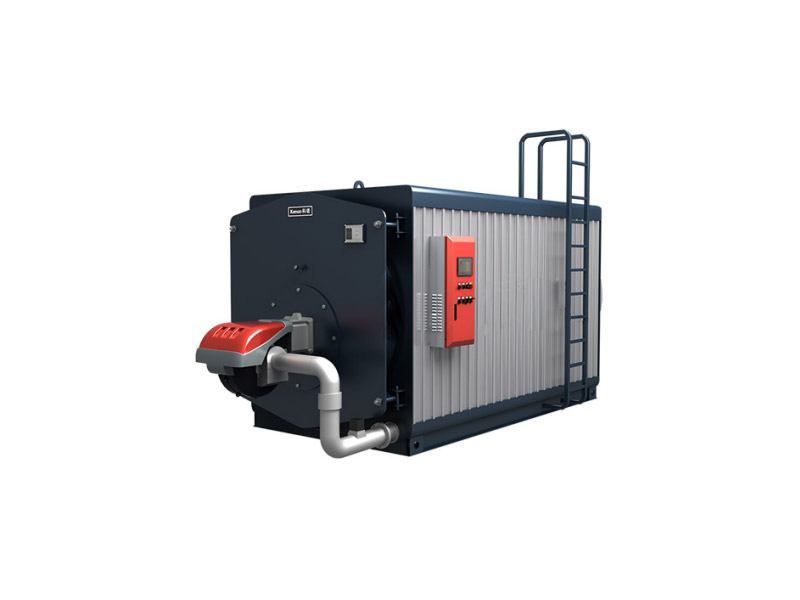

燃?xì)馑∈綗崴仩t
相關產品：
產品中心
product center
一、燃?xì)馑∈綗崴仩t的用途：
供熱采暖：商業綜合體、酒店賓館、辦公樓、住宅、學校等。
生活熱水：酒店、游泳館、桑拿溫泉、商業綜合體、醫院、學校、生產工藝用途等。

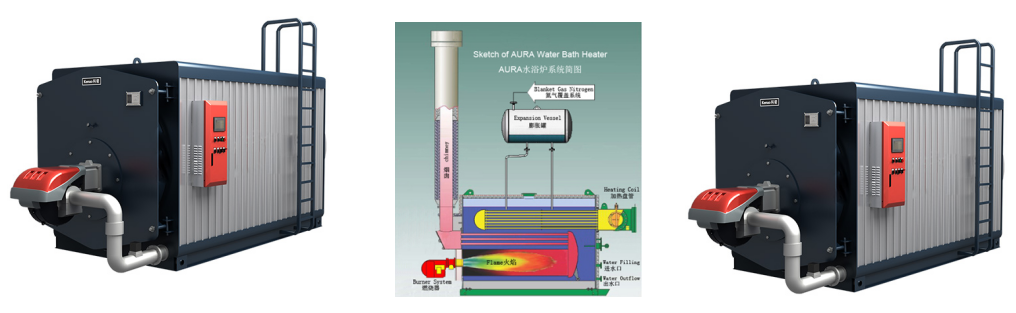

二、 燃?xì)馑∈綗崴仩t的原理：
燃?xì)馊紵魅紵笸ㄟ^(guò)燃燒道加熱容器內部的熱媒水，然后利用容器內部的熱媒水加熱放置在水中的高壓盤管產生90°C以下的熱水。供中央空調、地板輻射、洗浴熱水等系統使用，它綜合了常壓鍋爐和承壓鍋爐的優點，有效解決了高層建筑采暖及供熱水難的問題。此鍋爐通常叫水浴式鍋爐，特點是機組內熱媒水，在90℃以下低溫運行，并完全排除了溶解氧的腐蝕，換熱器中不結垢，延長了機組使用的壽命，換熱效果極佳，是普通鍋爐壽命1.5～2倍。鍋爐使用壽命長達20年，熱效益達98%，該鍋爐全自動,安全，節能，環保，高效無壓運行，，無需安檢辦證，無后顧之憂。 無鍋爐安裝要求，無排放，無相關鍋爐規范和操作約束。
三、超低氮水浴式熱水鍋爐技術參數表
| 型號 ZWNS－*** | ||||||||||||
| 熱功率 | ×104kcal/h | 30 | 60 | 90 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | |
| kW | 350 | 700 | 1050 | 1400 | 2100 | 2800 | 3500 | 4200 | 5600 | 7000 | ||
| MW | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 | 2.8 | 3.5 | 4.2 | 5.6 | 7 | ||
| 設計熱效率 | % | 97～104 | ||||||||||
| 排煙溫度 | ℃ | ≤（回水溫度+10℃） | ||||||||||
| 電源 | V/Hz | 220～380/50（3N/50 220～380) | ||||||||||
| 用電總功率 | kW | 1.1 | 2.5 | 4.2 | 5.5 | 9.5 | 11 | 15 | 18 | 24 | 27 | |
| 天然氣 | 最低耗量 | Nm3/h | 34.3 | 68.5 | 102.8 | 136.2 | 203.8 | 271.4 | 338.9 | 406.7 | 542.2 | 677.2 |
| 閥組口徑 | DN | 32 | 50 | 50 | 50 | 50 | 50 | 65 | 65 | 80 | 80 | |
| 壓力（動壓） | kPa | 5～7 | 6～8 | 6～8 | 8～10 | 10～12 | 12～15 | 14～16 | 14～16 | 16～18 | 16～18 | |
| 氮氧化合物（NOx） | mg/Nm3 | 80（BLUE）/ 30（FGR） | ||||||||||
| 鍋爐安全閥口 N3 | DN | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 80 | 80 | 80 | |
| 鍋爐排汽口 N4 | DN | 40 | 40 | 40 | 40 | 40 | 65 | 65 | 65 | 65 | 65 | |
| 鍋爐排污口 N5 | DN | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| 鍋爐排煙口 N9 | φmm | 219 | 273 | 325 | 377 | 426 | 500 | 560 | 600 | 700 | 800 | |
| 鍋爐凈重 | t | 2.6 | 3.4 | 4 | 4.8 | 7 | 7.6 | 8.7 | 12 | 15.2 | 17.5 | |
| 熱媒水容量 | t | 1.9 | 2.1 | 2.6 | 4.4 | 4.7 | 4.9 | 4.7 | 9.5 | 12.3 | 13.3 | |
| 運行重量 | t | 4.5 | 5.5 | 8.6 | 9.2 | 11.7 | 12.5 | 13.4 | 21.5 | 27.5 | 30.8 | |
| A型換熱器（△t=10℃，進/出水溫度40℃/50℃、50℃/60℃，適用于地暖、中央空調采暖系統） | ||||||||||||
| 熱功率 | ×104kcal/h | 30 | 60 | 90 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | |
| 額定循環量 | m3/h | 30 | 60 | 90 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | |
| 供水口N1/回水口N2 | DN | 80 | 100 | 125 | 150 | 200 | 250 | 250 | 300 | 300 | 350 | |
| B型換熱器（△t=20℃，進/出水溫度40℃/60℃、60℃/80℃適用于衛生熱水、暖氣片采暖系統） | ||||||||||||
| 熱功率 | ×104kcal/h | 30 | 60 | 90 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | |
| 額定循環量 | m3/h | 15 | 30 | 45 | 60 | 90 | 120 | 150 | 180 | 240 | 300 | |
| 供水口N1/回水口N2 | DN | 50 | 80 | 80 | 100 | 125 | 150 | 200 | 200 | 250 | 250 | |
| 備注 | 1、燃料計算基準值：天然氣低位發熱值8500kcal/Nm3； | |||||||||||
| 2、排煙溫度隨回水溫度的變化而變化，排煙溫度≤（回水溫度+10℃）； | ||||||||||||
| 3產品在不斷創新和改進中，上述參數可能會發生變化，最終以圖紙為準。 | ||||||||||||
四、燃?xì)馑∈綗崴仩t的性能特點：
1.溫度保護裝置：鍋爐爐內熱媒水中設有一個Pt100溫度傳感器探頭，并與儀表電控連接，當熱媒水溫度超過設定溫度時（<99℃）時，并使燃燒器停止燃燒，鍋爐會自動報警，或自動切斷熱水鍋爐的動力電源。
2.天燃?xì)庑孤﹫?bào)警：鍋爐運行時，配套進口燃燒器燃?xì)庑孤┭b置隨時監測空氣中的氣泄漏量，一旦超標，燃?xì)怆姶砰y自動關閉并報警。
3.水位保護裝置：當鍋爐爐體內的熱媒水因某種原因，低于設定水位時，該裝置輸出信號與儀表空制器相連，鍋爐自動報警并使燃燒器停爐或自動切斷真空熱水鍋爐的動力電源。
4.一機多用：每臺水浴式熱水鍋爐內可配置多個換熱器，以滿足用戶不同的需要，如采暖，衛生用水，工藝熱水等多種用途在一臺鍋爐上同時使用。
5.系統簡單，安裝方便，低氮低碳節能。安裝簡單，費用成本低，同時也減少了鍋爐房占地面積。因鍋爐熱效益高，運行成本低，自動化程度高，同時可減少操作人員配置，且不需要年檢年審，因此，整體運行簡單，方便，節能。
6.實際操作及維護比真空熱水鍋爐省心，簡單，真空熱水鍋爐要考慮負壓的問題。而水浴式熱水鍋爐是水水交換，不存在壓力的問題，但功能與真空熱水鍋爐是一樣的。
